产品介绍:

D343W法兰不锈钢蝶阀采用J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金 、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。

该阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，使用寿命长，本阀双向密封功能，产品符合国家GB/T13927-92阀门压力试验标准。

【产品特点】

1、本阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能。

2、阀体不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有稳定的密封性能,使用寿命长等特点。

3、碟板密封面采用堆焊钴基硬质合金，密封面抗磨损，使用寿命长．

4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。

5、本阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。

6、驱动装置可以多工位(旋转90°或180°)安装，便于用户使用。

不锈钢蝶阀产品型号有：D343W-10P、D343W-10R、D343W-10RL、D343W-16P、D343W-16R、D343W-16RL、D343W-25P、D343W-25R、D343W-25RL

法兰不锈钢蝶阀主要技术参数:

公称通经DN(mm)50～2000

公称药理PN(MPa)0.61.01.62.5

密封试验(MPa)0.661.11.762.75

强度试验(MPa)0.91.52.43.75

适用温度碳钢：-29℃～425℃ 不锈钢：-40℃～650℃

适用介质水、空气、油品及弱腐蚀性流体

泄漏率符合GB/T13927-92标准

驱动方式蜗轮传动、电动、气动、液动

法兰不锈钢蝶阀阀主要零部件材料:

零件名称材料

阀体WCB、合金钢、不锈钢、QT4500

蝶板WCB、合金钢、不锈钢、QT4500

阀轴2Cr13不锈钢、合金钢

密封圈不锈钢圈

填料柔性石墨

法兰不锈钢蝶阀采用标准:

制造标准JB/T 8527-97

法兰标准GB9113-2000

结构长度标准GB12221-89

检验标准GB/T 13927-92

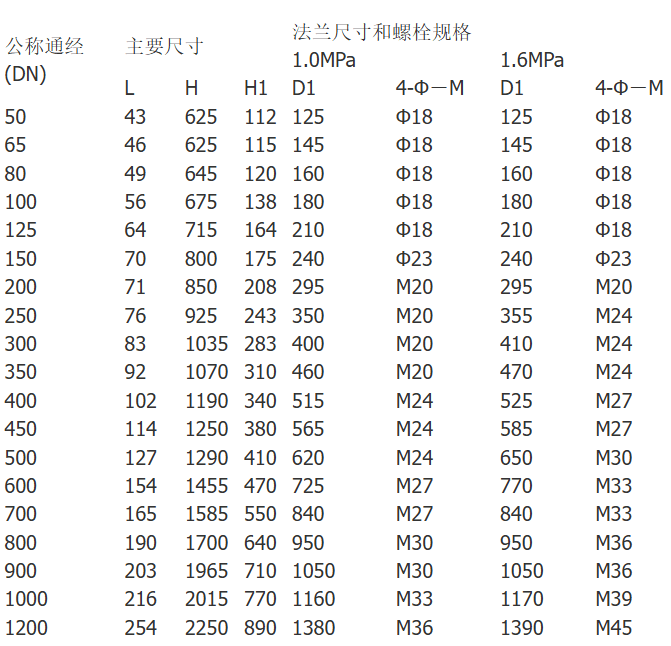

法兰不锈钢蝶阀，主要外形连接尺寸(单位:mm)
